1、手糊成型

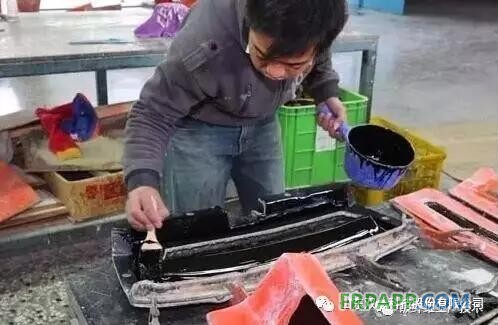

在模具工作面上涂敷脱模剂、胶衣，将剪裁好的碳纤维预浸布铺设到模具工作面上，刷涂或喷涂树脂体系胶液，达到需要的厚度后，成型固化、脱模。在制备技术高度发达的今天，手糊工艺仍以工艺简便、投资低廉、适用面广等优势在石油化工容器、贮槽、汽车壳体等许多领域广泛应用。其缺点是质地疏松、密度低，制品强度不高，而且主要依赖于人工，质量不稳定，生产效率很低。
2、喷射成型
属于手糊工艺低压成型中的一类，使用短切纤维和树脂经过喷枪混合后，压缩空气喷洒在模具上，达到预定厚度后，再手工用橡胶锟按压，然后固化成型。为改进手糊成型而创造的一种半机械化成型工艺，在工作效率方面有一定程度的提高，用以制造汽车车身、船身、浴缸、储罐的过渡层。
3、层压成型
将逐层铺叠的预浸料放置于上下平板模之间加压加温固化，这种工艺可以直接继承木胶合板的生产方法和设备，并根据树脂的流变性能，进行改进与完善。层压成型工艺主要用来生产各种规格、不同用途的复合材料板材。具有机械化和自动化程度高、产品质量稳定等特点，但是设备一次性投资大。
4、缠绕成型
将经过树脂胶液浸渍的连续纤维或布带按一定规律缠绕到芯模上，然后固化、脱模成为复合材料制品的工艺。碳纤维缠绕成型可充分发挥其高比强度、高比模量以及低密度的特点，可用于制造圆柱体、球体及某些正曲率回转体或筒形碳纤维制品。
5、拉挤成型
将浸渍树脂胶液的连续碳纤维丝束、带或布等，在牵引力的作用下，通过挤压模具成型、固化，连续不断地生产长度不限的型材。拉挤成型是复合材料成型工艺中的一种特殊工艺，其优点是生产过程可完全实现自动化控制，生产效率高。拉挤成型制品中纤维质量分数可高达80%，浸胶在张力下进行，能充分发挥增强材料的作用，产品强度高，其制成品纵、横向强度可任意调整，可以满足制品的不同力学性能要求。该工艺适合于生产各种截面形状的型材，如工字型、角型、槽型、异型截面管材以及上述截面构成的组合截面型材。
6、液态成型
将液态单体合成为高分子聚合物，再从聚合物固化反应为复合材料的过程改为直接在模具中同时一次完成，既减少了工艺过程中的能量消耗，又缩短了模塑周期（只需约2分钟便可完成一件制品）。但这种工艺的应用，必须以精确的管道输送和计量以及温度压力自动控制为基础，属于高分子材料和近代高新科学技术的交叉范畴，目前的应用还不是很广。
7、真空热压罐
将单层预浸料按预定方向铺叠成的复合材料坯料放在热压罐内，在一定温度和压力下完成固化过程。热压罐是一种能承受和调控一定温度、压力范围的专用压力容器。坯料被铺放在附有脱模剂的模具表面，然后依次用多孔防粘布(膜)、吸胶毡、透气毡覆盖，并密封于真空袋内，再放入热压罐中。加温固化前先将袋抽真空，除去空气和挥发物，然后按不同树脂的固化制度升温、加压、固化。固化制度的制定与执行是保证热压罐成型制件质量的关键。该种成型工艺适用于制造飞机舱门、整流罩、机载雷达罩，支架、机翼、尾翼等产品。
8、真空导入

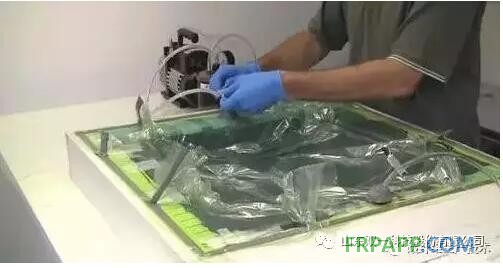

简称VIP，在模具上铺“干”碳纤维复合材料，然后铺真空袋，并抽出体系中的真空，在模具腔中形成一个负压，利用真空产生的压力把不饱和树脂通过预铺的管路压入纤维层中，让树脂浸润增强材料，最后充满整个模具，制品固化后，揭去真空袋材料，从模具上得到所需的制品。该工艺在1950年就出现了专利记录，但在近几年才得到发展。在真空环境下树脂浸润碳纤，制品中产生的气泡极少，制品的强度更高、质量更轻，产品质量比较稳定，而且降低了树脂的损耗，仅用一面模具就可以得到两面光滑平整的制品，能较好地控制产品厚度。一般应用于船艇工业中的方向舵、雷达屏蔽罩，风电能源中的叶片、机舱罩，汽车工业中的各类车顶、挡风板、车厢等。
9、高温模压

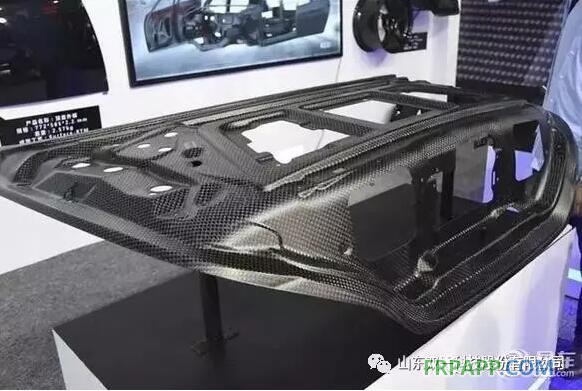

将碳纤维预浸料置于上下模之间，合模将模具置于液压成型台上，经过一定时间的高温高压使树脂固化后，取下碳纤维制品。这种成型技术具有高效、制件质量好、尺寸精度高、受环境影响小等优点，适用于批量化、强度高的复合材料制件的成型。
模压工艺在欧美虽然已经有相当长的应用历史，但是在国内依然是应用性很强的一种碳纤维成型工艺，在工业的承力结构件制造方面有不可取代的地位，由于树脂含量可控，纤维浸润性好，成品碳纤维含量较高，因此强度表现优异，精准的制件尺寸，较短的成型周期，良好的生产环境，能满足年产量5-8万件的规模性生产。我国高铁某车型应用的一款碳纤维结构件在无锡威盛新材量产，采用预埋加模压的工艺，成型后不仅解决了金属与碳纤维连接难的问题，而且确保了制件的机械强度，据高铁制造商方面反馈，这种质轻、强度大、耐老化、使用寿命长的碳纤维结构件不仅达到了他们的预期效果，而且他们从应用结果推断，使用模压成型工艺的碳纤维还可以适用于更多的产品，例如高铁车辆内部的装饰件、扶手、车身附件等。
10、3iTech感应加热
一种将感应器集成在模具中的新型感应加热工艺，可以在20℃-400℃的温度下加工碳纤维，通过热传导利用集成在模具内部的感应器来加热模具表面。这是由新兴企业RocTool公司在Cage系统上推出的补充技术，采用电磁感应可以迅速加热模具，并能很好地控制局部温度。其优势是显著减少了周期时间和部件成本。但是目前该种技术尚不适合大型部件，而且相关的产量必须足够大。
随着碳纤维复合材料应用的深入和发展，碳纤维复合材料的成型方式也在不断地以新的形式出现，但是碳纤维复合材料的诸种成型工艺并非按照更新淘汰的方式存在的，在实际应用中，往往是多种工艺并存，实现不同条件、不同情况下的最好效应。
鲁ICP备2021047099号
