什么是氧化铝连续纤维 连续氧化铝纤维 复合材料增强材料 耐高温

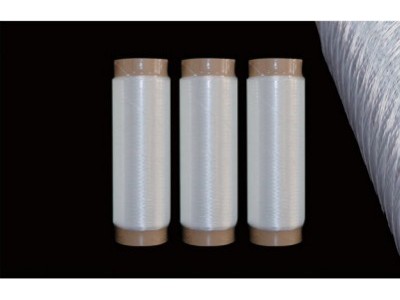

氧化铝连续纤维是以氧化铝和二氧化硅为主要成份，采用“溶胶-凝胶”工艺制备，可长时间用于1000℃以上的高温环境，可以编织成纤维绳、纤维布等柔软的纤维织物，也可以制造成多种复合材料使用，形式方便、灵活，是新兴的高科技工业和航空、航天及国防新武器等高技术领域急需的材料品种。

根据氧化铝含量的不同，我司产品型号分为：AF17型、AF18型、AF19型。

产品性能参数

产品特性

01 耐高低温性能优异     α-Al2O3纤维使用温度高达1600℃，莫来石纤维使用温度高达1400℃；在液氮（-196℃）处理24h强度未降低

02 耐酸碱                   10%碱液浸泡24h收纤维强度保留率：NaOH--40%；KOH--65%；NH4OH--95%；10%酸液浸泡24h

强度保留率：Hcl--96%；H2SO4--95%；HNO3--96%；H3PO4--95%。

03 绝热性能好              氧化铝连续纤维制作的器件在热面温度800℃时，冷面温度278℃；热面温度1000℃时，冷面温度388℃。

04  电性质及电绝缘性优异    氧化铝纤维的电阻随着温度的升高而降低，在600℃以上，电阻基本趋于恒定，氧化铝纤维的介电常数和介电损耗在高温下基本稳定，适合做高温透波材料。

05  柔韧性优异            室温条件下，氧化铝纤维可弯曲1400次，经1000℃高温处理后，仍可弯曲60次。

06 设计性较强             通过调控化学成分和热处理工艺，可以获得不同性能的产品，满足不同的应用需求

产品性能检测

 01   AF17纤维             纤维为微晶多晶态（γ-Al2O3），直径9-12μm，室温抗拉强度可达2.0Gpa以上，使用温度1200℃以上，有较好的耐高温性能和抗蠕变性能

02    AF18纤维             纤维为微晶态（α-Al2O3+莫来石），直径11-14μm，室温抗拉强度可达2.0Gpa以上，使用温度1300℃以上。目前抗蠕变性能最好的氧化铝纤维。1100℃以下，强度基本不变，1200℃保留90%以上的室温强度，1300℃保留80%以上的室温强度。

03    AF19纤维             纤维为微晶态（α-Al2O3），直径11-14μm，室温抗拉强度可达3.0Gpa以上，使用温度1000℃以上。室温强度高，良好的力学性能，可作为复合材料增强体，但抗高温蠕变性能差。
