《河南-黄河大桥》高效吸能自恢复保护车船桥浮动式防撞设施

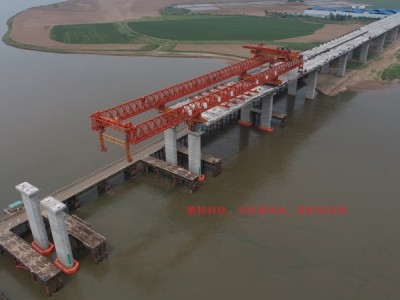

主墩墩身采用的浮动式钢覆复合材料防撞设施由设置于墩身周围的钢覆复合材料防撞箱体和耗能原件组成，如上图所示。钢覆复合材料防撞箱体结构是一种缓冲吸能型腹板增强复合材料防撞设施，其内部结构由复合材料面层、钢结构箱体框架、腹板增强体以及耗能填充材料组成；耗能原件设置于箱体内侧，起缓冲吸能作用，并能保证箱体沿着墩身随水位自由浮动。

当船舶撞击桥墩时，钢覆复合材料防撞设施外壳箱体及其内部填充的耗能材料在撞击力作用下压缩变形，钢覆复合材料外壳变形以及复合材料耗能芯材微观孔洞逐层闭合实现缓冲耗能。撞击过程中，钢覆复合材料防撞设施吸收了撞击能量，减少了船舶和桥墩在撞击过程中的能量交换，降低撞击力，保护桥墩安全。
