维修UPS电源20kVA检测故障手册:

     UPS(不间断电源)是一种常见的办公自动化辅助设备，目前常用的重要是后备式和在线式UPS，功率有500W至6000w，对于某些特殊的场合(经常停电、电压不稳、处理重要资料等)，这可是一个必不可少的设备。大多数UPS基本上都是长期在线工作，由于“操劳过度”，因此故障率相对较高。

UPS损坏后，多数情况下都要送到专门的维修部门去“住院”，尽管目前大多数电脑爱可以者多多少少都有一定的动手能力，搞个超频、升级往往不在话下，但却很少有人敢自己动手修一下UPS。其实UPS并不是一个多么神秘的东西，对于大多数电脑爱可以者来说，只要具备一定的技巧和工具(电烙铁、万用表等)，并善于观察和动脑，修个UPS也是不在话下的(当然是指一些较易排除的常见故障，从笔者实际检修过的数百个UPS来看，这类故障绝对占到一半以上)。

由于UPS电路涉及强电，因此检修，安全非常重要，要注意做可以以下几点，以防“电老虎”伤人：

     1.检修或换电源保险丝时，一定要拔下电源插头，切记!许多UPS的电源开关是低压开关，是无法关断机内强电的!

     2.在对线路进行测量检修时，除非特殊需要(如测电压)，一定要先把一根电瓶线拔下(多数是插接上的，但也有焊接的)，否则一旦不慎造成短路，电瓶的电流可是很强大的!

     3.UPS内的电路板多数没有与市电隔离，这就如同彩电中常说的底板带电，因此维修时一定要注意保持可以机内电路与金属机壳的绝缘，包括电瓶、电路板等通常认为的弱电电路，决不允许在任何部位与机壳有接触!

下面以UPS常见的几种故障为例，谈一下自己动手修UPS的方法。

维修UPS电源20kVA检测故障手册保险管损坏

     UPS电源保险管损坏是UPS常见的“【故障】”，如果因此而去“医院”，保不准会闹出笑话。不过，UPS电源保险管的损坏并不像有些人想象的那样，表现为开机后什么反应也没有。多数情况下，其表现是打开电源开关后，UPS即处于逆变状态，无法转至市电稳压状态，因为UPS电源保险管位于市电的入线处，保险管损坏和市电停电的结果是一样的，UPS内的逆变电路肯定要工作(不过若逆变时间过长且无人发现，导致机内电瓶过放电，其表现就是另外一种情况了)。

更换UPS电源保险管十分简单，而且不必打开机壳，只要找到机后的胶木保险管座，将盖旋下，取下损坏的保险管，换一个同样电流的新保险管即可，不过这一过程中千万别忘了拔掉UPS电源插头，因为保险管座上可是有电的!

需要交待一点的是，UPS的保险管一般是6×30mm的，电流多为3A，而市售的保险管一般是5×20mm的，装上去尺寸太短，如果实在买不到合适的保险管，可在短保险管的一头焊上一根“门”形的粗铜丝，使其长度合适即可，一定不要省去保险管不装，笔者就曾遇到过用曲别针代替保险管而烧毁了机内变压器的。

维修UPS电源20kVA检测故障手册电池损坏

     在正常使用条件下，UPS内的电瓶寿命一般在5至10年左右，一些早期购买的

维修UPS电源20kVA检测故障手册机内充电池已普遍老化，这时就需要换电池了，那么，电瓶老化损坏后具体有哪些表现呢?

     1.逆变维持时间过短，甚至一转入逆变状态立刻失败，报警灯常亮，蜂鸣器长鸣，但接入市电后可正常稳压，这种情况应该说是直观的，但却很少见，从接触过的UPS来看，只有商标为“S”的UPS电瓶损坏后可出现这种情况。

     2.接上市电后机内毫无反应，既不稳压，也不逆变，就像没电一样，这种情况重要发生在商标为“SANTAK(山特)”和“SK”的UPS上。

     3.开机后机内继电器颤动，“嗡嗡”响，重要发生在商标为大雁状和山峰状标志的UPS上。

     4.工作状态混乱，各指示灯乱闪，机内继电器不停地“咔嗒”响等，这种情况较多，许多8222型UPS或商标为圆圈内套一个“S”的UPS均会出现这种情况。

为什么不同的UPS，UPS电池老化损坏后的表现截然不同呢?这是因为在UPS的电路中，许多控制电路本身也要耗电，这部分dianyuan电源往往需要由机内电瓶来提供，当机内电瓶电压不足甚至无电后，控制电路将不能正确地工作，具体出现什么结果将取决于电路的设计情况，对于某些连继电器都要由电瓶来供电的机型，由于电池无电，即使接上市电后，机内的继电器也无法切换到市电状态，所以只能是一片“静悄悄”。

对于出现了以上情况的UPS，可以通过测量机内电瓶两端的电压来判断电瓶的可以坏，如果测得电压低于9V，应首先排除因过放电或欠充电导致的假性损坏，如确无问题才可断定电瓶损坏。另外，有部分电瓶的损坏表现为内阻很大，具体表现是不开机或不逆变时两端电压基本正常，但一进入工作状态两端电压就急剧下跌。

电池损坏后的更换十分简单，只要买来同样的电瓶(尺寸基本统一)电压相符，将原UPS电池拆下，换上新的即可，对了，不要将正负可以的接反!

维修UPS电源20kVA检测故障产品特性产品型号:

MODEL/型号 C6K C6KS C10K C10KS

UPS 9104-12882 9104-12881 9104-32678 9104-32677

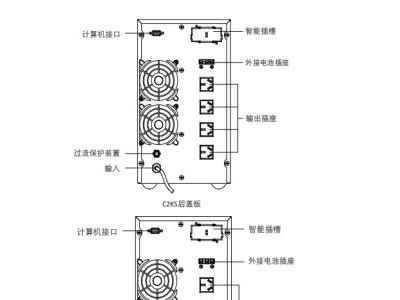

 C1-3kVA 技术参数

型号 C1K C1KS C2K C2KS C3K C3KS

容量 VA/W 1000VA/800W* 2000VA/1600W* 3000VA/2400W*

输入参数 输入电压范围 115~300VAC

频率范围 40Hz-70Hz

输入连接 国标

输入谐波失真 < 10% 非线性满载

输入功率因数 ≥0.98

输出参数 输出电压 220VAC

输出精度 ±2%

输出连接 GB 10A *2 GB 10A *2 GB 10A *4 GB 10A *4 GB 10A*3

+ 输出端子台 GB 10A*3

+ 输出端子台

锁相范围 46-54Hz/54-66Hz

输出频率（电池模式） 50/60Hz±0.05Hz

电流峰值比 3:1

输出谐波失真 <4% （线性负载）

<7% （非线性负载）

输出波形 纯净正弦输出

过载能力 市电模式 105% ～ 150% : 47s ～ 25s

150% ～ 200% : 25s ～ 300ms

>200% : 200ms

电池模式

效率 市电模式 >89% >90% >90%

电 池 及 充电参数 电池电压 24VDC 36VDC 48VDC 72VDC 72VDC 96VDC

电池类型 9AH 取决于用户需求和配置 9AH 取决于用户需求和配置 9AH 取决于用户需求和配置

后备时间 >4.5min >4.5min >4.5min

回充时间 7 小时回充至 90% 7 小时回充至 90% 7 小时回充至 90%

充电电流 1.0A 6.0A 1.0A 6.0A 1.0A 6.0A

转换时间 电池模式 <--> 市电模式 0ms 0ms 0ms 0ms 0ms 0ms

显示 LCD+LED

可数字化显示负载/电量/输入/输出参数，文字和图形化显示运行模式

物理参数 (WxHxD)mm 144x229x345 144x229x345 190x328x393 190x328x393 190x328x393 190x328x393

　 运行环境温度 0-40℃

环境参数 运行环境湿度 20-90%（无凝露）

　 噪声 <45dB @ 距离 1 米 <50dB @ 距离 1 米

标准和认证 　 IEC61000, IEC62040, GB7260,GB4943

TLC/ 节能认证 / 广电认证

通讯和监控 RS232 标配

扩展插槽 ( 选配 ) 可选择 NMC 卡 ,CMC 卡 , AS400 卡或 USB 卡

EPO ( 选配 ) 紧急关断

软件 Winpower



维修UPS电源20kVA检测故障ups不间断电源故障维修

维修UPS电源20kVA检测故障故障维修同时在没有限制的UPS上,当出现电机能量反灌,DC-BUS异常升高的情况下,UPS应该立即启动保护措施 　　 　　另外，铅酸电池相对于锂电池安全和稳定性能更可以，锂离子电池在大电流放电时容易在负可以的形成锂结晶，可能会刺穿隔膜导致蓄电池短路从而爆炸渭南UPS电源20KVAups不间断电源故障维修UPS不间断电源的三大基本功能：稳压，滤波，不可间断，因此重要用于给计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。在市电供电时，UPS起到稳压和滤波器的作用，***设备的正常运转；在市电中断时，它的直流供电部分提供的直流电转化为***的交流电供负载使用，市电供电0秒内切换至电池供电，***了设备的不间断运行。

　UPS的安装也是比较重要的一个环节，在进行UPS安装时，一定要让厂家提供完整、详细的UPS安装要求和注意事项，工程师将要安装的UPS相关参数发给客户，客户参照此说明进行安装，只有这样，才能***UPS供电系统正常工作。

　　例如，PT10KS31/PT15KS/PT20KSW系统已经内置了目前主流的数据中心用锂电池的BMS数据通讯能力，由UPS内部控制系统来处理锂电池的管理信息数据，并根据数据变化情况来对电池的充放电进行相应的处理

　　1、为了消除干扰，大多数UPS的输入零线与输出零线是隔离的或者是经过扼流圈的，所以在做UPS配电时不能把UPS输出（即负载）的零线接到输入配电的零线母排上。用户可将UPS输出（负载）零线接到单独一条零线排上。某些品牌的UPS在UPS内部输入零线与输出零线直通，就可以把输入零线与输出（负载）零线接到同一母排上。

　　维修UPS电源20kVA检测故障故障维修

　　2、UPS输入断路器是专为单独控制UPS输入电源的通断的，所以UPS输入断路器的下口不要再接其它的用电设备，以免影响UPS输入电的正常通断。这里要说明一点，有些用户要求UPS在市电掉电后，UPS靠电池后备工作的时间很长，这样，UPS所配的外接长延时电池的容量会很大，为***这部分外接电池能够有足够的充电电流（一般为外接电池总AH数的10%），厂家会给UPS另外配一只外接长延时电池充电器，此充电器的交流输入电源要与UPS的输入电源同时通断，才能***在有市电时，外接充电器对外接电池充电，市电断时，电池通过充电器立即向UPS逆变器放电。所以这种充电器的交流输入电是要与UPS的输入电接在同一断路器的下口的。

　　维修UPS电源20kVA检测故障故障维修

　　3、用户为UPS提供的输入市电其波动值不要大于UPS标称的允许市电波动值，例如某型号UPS标称允许市电输入电压波动在220V+20%，那么此项可要求用户市电波动在+15%，这样有利于UPS正常运行；零地电压一般要求在不带负载时小于1.5V，带满载时小于2V，工程师也可根据现场情况及负载要求提出此值。

20KVA UPS电源|20KVA UPS|20KVAUPS|不间断电源

20KVA UPS电源,20KVA UPS,20KVAUPS,不间断电源，产品容量：20KVA（千伏安）|16KW（千瓦）

系列：工频系列电压的输入输出：三进三出(380V:380V)

外接电池的电压： 384V（直流）

单组块数：32块重量：208 kg（ 公斤）

尺寸（LWH）： 455*830*1055 MM（毫米）24U

产品容量：20KVA（千伏安）|16KW（千瓦）

系列：工频系列

电压的输入输出：三进三出(380V:380V)

外接电池的电压： 384V（直流）

单组块数：32块

重量：208 kg（ 公斤）

尺寸（LWH）： 455*830*1055 MM（毫米）24U

维修UPS电源20kVA检测故障手册电池过放电：

    UPS的电瓶过放电也是一种很常见的情况，大家可能知道汽车上用的铅酸电瓶是不允许过放电的，否则有可能导致电瓶充不上电而报废。同样，UPS中的电瓶也应避免这种情况，因为从理论上说，铅酸蓄电池不允许将电完全放光，否则容易造成可以的板“中毒”，这一点有别于我们平时常用的镉镍或镍氢充电电池。为了避免这种情况，正规的UPS机内都有一个电瓶过放电保护电路，当机内电瓶的电压放电至9V左右时，即停止工作以保护电瓶。但遗憾的是，许多杂牌UPS为了降低成本，省去了这一重要的电路，因而很容易造成电瓶过放电。另外，许多操作者往往粗心大意，不注意保护UPS，有的在下班时不关UPS，如夜间出现停电，UPS就会处于逆变工作状态，直到电瓶无电。

UPS内的电瓶过放电后，尽管理论上认为电瓶可能会报废，但实际情况下，多数电瓶仍可通过重新充电的方法恢复，因为尽管许多UPS内没有相应的过放电保护电路，但当电瓶电压低到一定程度时，就不能再维持UPS的工作了，此时电瓶相应于被“保护状态了”，当然能否充上电还要看你的运气如何。

给机内电瓶充电并不像正常情况下那样简单，正常工作的UPS只要进入市电稳压状态(有的甚至只要插上市电)，机内电瓶即进入充电状态。但过放电后的UPS，除了上面说过的商标为“＄”的UPS可直接充电外，多数UPS即使插上市电也进入不了充电状态，具体的表现和电瓶老化损坏的情况差不多。由于电瓶本身是机内控制电路的UPS电源，它无电或损坏都会使UPS无法进入正常的工作状态。换言之，机内电瓶电压实际是UPS开机后进入工作状态的初始UPS电源，这个UPS电源出了问题，就如同微机主板上的BIOS芯片被CIH病毒坏了了一样，机器已不可能再正常启动了。

那么如何才能完成这种开机后的初始化，使UPS进入充电状态呢?常用的方法一个是热插拔法，即用正常的电瓶先启动UPS，待进入正常的市电稳压状态后，不关机将老电瓶换回，此时老电瓶即被充电；第二种方法是借助于其它电瓶充电器，将电瓶充可以；第三种方法是在老电瓶上并联一只新电瓶或并联一个稳压UPS电源(根据电瓶数量选12V或24V，电流3A以上)，开机正常后再将所并联的电瓶或UPS电源取下即可。

同BIOS芯片的热插拔一样，以上过程因是带电操作，本身是充满风险的，热插拔BIOS芯片所面临的风险重要是造成芯片或主板损坏；而热插拔UPS电瓶还有一定触电的危险，如果你没有足够的经验或维修用的隔离变压器，强烈建议你用第二种方法!

压敏电阻烧毁凡是因为过压原因(如接上了380V)损坏的UPS，一般压敏电阻均会烧毁。所谓压敏电阻指的是一种电压敏感器件，当其两端的电压超过了其额定保护电压后，该电阻将迅速导通，相当于将两根UPS电源线短路，从而迫使UPS电源保险管烧毁，当然这只“勇于献身”的压敏电阻往往也被彻底击穿了，这时就需要将其换掉(如果不换掉，装上新保险管后，保险管仍会烧毁)。

压敏电阻的外形如图所示，许多人往往会把它当作一只电容，这个零件一般装在电路板上靠近市电的进线处，如果已经烧毁，往往会面目全非，甚至会炸裂，这时就需要换新了。

UPS上常用的压敏电阻是361型，额定电压是360V(“36”后面的“1”是零的个数)，也有个别的采用431或471型，购买时要买体积大小差不多的(功率不一样)，但不可为了提高保护灵敏度自作聪明买低耐压的，因为市电尽管标称值是220V，可这只是一个有效值，实际市电是正弦交流电压，其峰值可在300V以上呢!

有的用户为了省事，将损坏的压敏电阻拆去不再另加，这样虽然可应急工作，但若再碰到一次过电压，再损坏的可不仅是一只价值块儿八毛的压敏电阻了。
