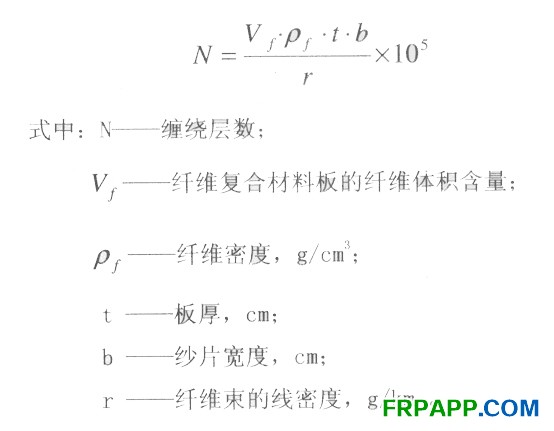

缠绕结束后，放上、下压板与厚度垫块，预紧螺栓，放置2小时左右，使多余树脂流出，均匀上紧螺栓，使模具上、下加压板与垫块接触，用锋利的刀片切断芯模两端的纤维，释放缠绕张力，避免固化后板翘曲变形。但过早切断纤维会使纤维排列不直。模具放入烘箱后按照规定的制度固化，温度控制精度为士3℃，自然冷却至室温，拆开模具，取出制备的平板加了成各种规格的试样。
2、试体的加工
单向纤维复合材料平板制备之后，清除表面灰尘，杂质等异物，根据国标要求的试样尺寸和数量，考虑到切割刀口宽度，用特种铅笔在平板上标出纤维方向及0度、90度、45度拉伸、压缩、弯曲试样加工区域，用金刚砂轮片在专用铣床上切割试样，试样形状和尺寸参见相应的国家标准。
3、加强片粘接
加强片用厚度为2—3mm正交铺层的玻璃纤维复合材料板或厚度1—3mm的铝板制作。用铝板制作加强片时，加强片表面应平整，用砂布打磨去除表面氧化层，并将加强片放在酸处理液中加热到65度，并放置15min，再用自来水冲洗干净，然后在105度下烘2小时，除去水分。处理后的加强片表面切勿用手触摸。处理液的重量比为硫酸：蒸馏水：重铬酸钾＝10：30：1。
粘接加强片之前，用100目砂纸打磨试件表面，擦去表面灰尘，用乙酸乙酯清除脱模剂及表面油垢，在用丙酮清洗一遍试件冰凉干。由于单向复合材料在纤维方向上的拉伸强度很高，拉伸试验时加强片容易滑脱，建议选用环氧618：200＃聚酰胺：二缩水甘油醚：咪唑=100：80：15： 2。试件和加强片涂好粘接剂施加接触压力固化。固化制度为：室温升到60度，保温2小时再升温到120度，保温8小时后降温至室温。垂直纤维方向的拉伸试件和45度偏拉伸试件的强度较低，可采用常温胶粘剂。
加强片固化之后，在试件测试部位表面用砂纸打磨，裸露出纤维层，用丙酮、乙酸乙酯处理去除表面油污，画好测量方向线，采用502胶粘剂粘贴应变片，应变片粘贴方向与被测材料性能方向一致，胶粘剂固化后即完成试件的制作工作了。
二、NOL环试样制作
纤维缠绕成型的高压容器及固体发动机壳体等内压容器在设计上通常采用网格理论分析，网格理论忽略基体刚度，载荷全部由纤维承担，NOL环试验方法就是在此基础上发展起来的。
NOL环试样通常在专门的小型缠绕机上缠绕成型，NOL环制造有两种方法：一是在专用组合模具单环缠绕，二是先缠绕环向圆筒，然后切制成环。环的外表面可以加工，也可以不加工。经过加工的环，其强度高，离散系数小。不加工的环，表面凸凹不平，表面树脂含量高，尺寸偏差大。筒切环比单个绕制环的强度低。这是因为从圆筒上切取环时，一些连续纤维被切断，降低了环的承载能力。实际试验中通常采用单个绕制的环。环的性能与缠绕张力、固化制度、纤维水分含量、纤维表面状态、树脂体系等均有一定关系，制造时应引起注意。详细的试样制作和测试见GB2578—89； GB1458和GB1461。
鲁ICP备2021047099号
