玻璃钢生产工艺与装备基础知识－缠绕成型工艺

1．缠绕成型法原理
　　纤维缠绕工艺是树脂基复合材料的主要制造工艺之一。是一种在控制张力和预定线型的条件下，应用专门的缠绕设备将连续纤维或布带浸渍树脂胶液后连续、均匀且有规律地缠绕在芯模或内衬上，然后在一定温度环境下使之固化，成为一定形状制品的复合材料成型方法。
2.成型工艺流程图

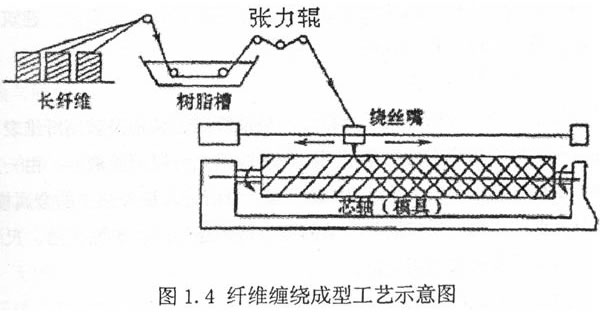

　　纤维缠绕成型工艺示意图如图1. 4 所示：

3.成型设备
　　纤维缠绕机是纤维缠绕技术的主要设备，纤维缠绕制品的设计和性能要通过缠绕机来实现。按控制形式缠绕机可分为机械式缠绕机、数字控制缠绕机、微机控制缠绕机及计算机数控缠绕机，这实际上也是缠绕机发展的四个阶段。目前最常用的主要是机械式和计算机数控缠绕机。纤维缠绕机是纤维缠绕工艺的主要设备，通常由机身、传动系统和控制系统等几部分组成。辅助设备包括浸胶装置、张力测控系统、纱架、芯模加热器、预浸纱加热器及固化设备等。
