先进复合材料构件成型模具和工装技术

近年来，先进复合材料在现代飞机上的用量不断扩大，已经成为铝、钢、钛之外的第4大航空结构材料。复合材料在A380中用量达总重量的25%，在B787中更是达到了50%，在A350XWB结构上的用量达到了52%。其中应用最多的仍然是玻璃纤维、碳纤维、芳纶纤维、硼纤维等高性能纤维增强的树脂基复合材料，简称先进复合材料。其突出特点是构件在成型过程中，需要加热、加压和抽真空等工艺条件，材料成型和构件成型同时完成，其形位精度主要依靠相应的模具和工装来保证。市场对先进复合材料产品质量、性能、成本、周期等要求的不断提高，促进了先进复合材料工艺技术及其模具和工装技术不断创新发展。

模具和工装的设计技术

在CAD技术发展的推动下，复合材料成型模具和工装广泛采用数字化设计技术，许多常用的结构采用模块化和参数化设计，以提高设计效率。

复合材料模具与常规钣金成型模具的不同之处在于：对累积公差的要求更加严格；模具与零件贴合面尺寸的差异取决于模具的类型及其热膨胀特性；复合材料零件的最后尺寸是基体最高固化温度下的尺寸[1]。

在进行模具设计时，重点要考虑热匹配问题，钢和铝的热膨胀系数比大多数碳/石墨复合材料约大出一个数量级，当从固化峰值温度向下冷却时，金属模具的收缩会在构件中引起严重的残余应变或固有应变。在进行模具设计时，如果不能通过尺寸修正，则需要使用热膨胀系数较低的复合材料模具。一般采取一定的热膨胀补偿方法，按经验公式及试验验证，以制件质心为中心，把整个制件按式（1）缩小。按照缩小后的制件作为工程设计输入[2]。

F=1/ [（T-P）×△T +1]，（1）式中，F 为热膨胀纠正系数；T 为模具的热膨胀系数；P 为复合材料制件的热膨胀系数；△T 为固化温度和室温的差值。

对于简单的角度回弹问题，在模具设计时，预先把回弹角考虑进去，即制件夹角加上回弹角等于模具的角度，使制件脱模回弹后符合工艺数模要求。

对于复杂的制件，采用CAE技术模拟分析模具和工装的结构刚度、热膨胀、温度场分布等效果，为模具温度补偿和回弹修正设计提供依据。

模具和工装结构形式

复合材料成型工艺方法较多，相的模具结构形式多种多样，先进复合材料成型模具结构形式主要分为如下几类：

（1）框架式模具。

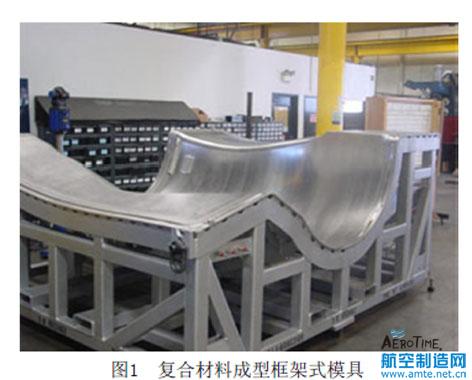

为了增强模模具局部和整体刚度，提高模具型面加热效率，减少模具变形，采用隔栅结构，设计制造模具骨架。图1为框架式模具实物照片。

（2）整体式模具。

对较小尺寸的复材制件，或采用石墨等材料制造模具时，可采用整体式模具，便于机械加工。

（3）组合式模具。

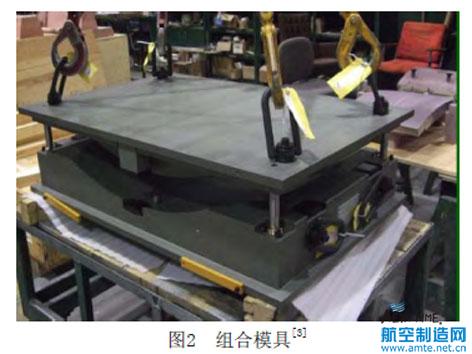

组合模具（图2）通常采用金属制造，主要用于压机成型、模压成型、树脂传递模塑成型和注射模成型。组合模通常由上下2个半模构成，其加热方式可以通过模具的上下压盘传导加热，也可以通过附近的热源给模具加热，或内置的模具加热系统加热。

液态成型技术包括了树脂转移模塑（RTM），及由RTM发展出来的真空辅助成型（VARTM），树脂模溶渗成型（RFI）等。RIM模具结构通常分为3部分，1部分为型体，其余2部分为2个端盖，对形状复杂的或尺寸大的制品可将型体部分再分割组合，分型面分别做出凸舌与凹沟，并在2个端盖处设计注射口及排气口，同时考虑树脂分流道。
