耐深水压雷达天线罩的结构强度分析与校核

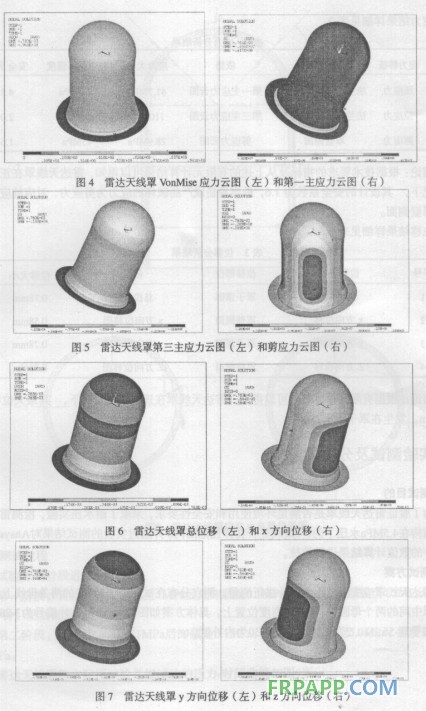

a)雷达天线罩在水压、水流压、惯性力作用下应力结果如图4～图5所示。
　　b)雷达天线罩在水压、水流压、惯性力作用下位移结果如图6～图7所示。

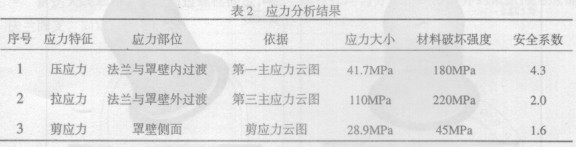

　　应力结果详细见表2。

结论：根据技术要求的指标及从上述的有限元计算结果可以得知，雷达天线罩在正常工作情况下，其设计的安全系数为1.6，最容易造成产品破坏的应力为剪应力，对应的应力位置为罩壁侧面。

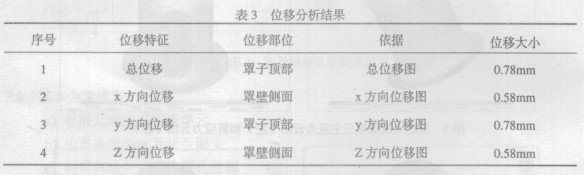

　　位移结果详细见表3。

　　结论：根据有限元计算结果可以得知，雷达天线罩在正常工作情况下，其最大位移为0.78mm，发生在罩子顶部。

4　实验测试及分析

4.1　测试目的
　　为了验证雷达天线罩是否满足环境使用和安全性要求，采取了耐水压实验，检测雷达天线罩结构在4.5MP冰压下的P-ε曲线是否在弹性范围内。并通过实验的测试结果对Ansys有限元软件的数值计算结果进行校核。
4.2　测试方案

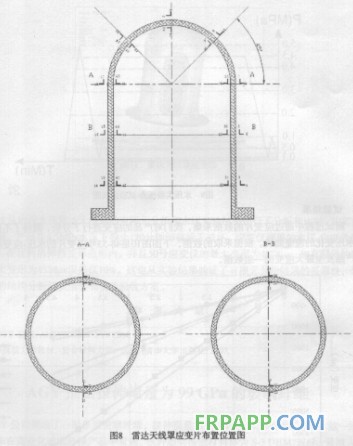

　　雷达天线罩应变值采用应变片进行测量，测点分布在试件相隔180度的两条母线上以及雷达罩中间的两个母圆处，在5个高度位置上。具体方案如图8所示。外贴片编号为3-28，内贴片编号31-56，1、2为外补偿，29、30为内补偿。
