酚醛改性丙烯酸树脂饰面型防火涂料的研制

    213防火涂料最优配方
    在前期预备试验的基础上,根据正交试验结果,确定了酚醛改性丙烯酸树脂饰面防火涂料的最优配方,见表4。

          表4 酚醛改性丙烯酸树脂饰面防火涂料最优配方

涂料平均耐燃时间为43min,远远超过了国家标准中耐燃15min的要求。同时,通过与其他防火涂料耐燃时间的比较实验表明,该酚醛改性丙烯酸树脂饰面防火涂料的防火性能明显优越,说明该配方是确实可行的。
214涂料理化性能和防火性能评价
    根据GB12441—2005规定的方法检测了防火涂料的理化性能,通过模拟大板燃烧法检测了涂料的防火性能,并与国家标准所规定的指标进行了比较,实验结果见表5。

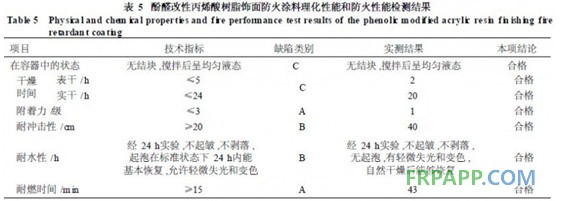

            表5 酚醛改性丙烯酸树脂饰面防火涂料理化性能和防火性能检测结果

从表5可知,酚醛改性丙烯酸树脂饰面防火涂料的各项理化性能和防火性能指标均已达到或超过国家标准的要求,附着力能够达到1级,耐冲击性40cm,耐燃时间43min,明显优于市场上的同类产品。
       该涂料施工简便,涂层粘结强度大,对底材的处理要求不高;涂层实干后,漆膜光滑透明,呈浅黄色,色泽饱满,光泽好,对木质基底具有很好的装饰效果;涂层附着力强,耐水性好,是一种综合性能优越的防火涂料,而且其原料充足,价格低廉,具有很好的开发前景。
       3结语
      (1)几种常用酚醛树脂中,以硼酚醛树脂改性丙烯酸树脂的防火性能最佳,耐燃时间20min。
      (2)各因素对耐燃时间的影响程度为:硅酸铝>阻燃协效剂>酚醛树脂。
      (3)涂料各组分最佳用量为:硼酚醛树脂34%、丙烯酸树脂42%、阻燃协效剂10%、硅酸铝14%。
      (4)涂料的各项理化性能指标均已达到或超过国家标准的要求,附着力达到1级,耐冲击性40cm,耐燃时间43min。
