耐酸性玻璃钢拉挤电绝缘芯棒的研制

      3．3 固化反应
       由于酸酐固化环氧树脂的温度需达 150℃左右 的高温，而 BPO引发聚合乙烯基酯只需 8O℃ 两者 相差很大，不利于两网络间良好界面的形成，加入促 进剂后，酸酐固化环氧只需 90℃ ，环氧就开始凝胶， 这样有利于两网络的形成和贯穿。
       我们用 DSC分别研究几种体系的反应放热峰， 从峰的位置来判断混合体系中两网络的形成先后， 其 DSC典型谱图如图 2所示。图2中曲线 a，b分别 是酚醛环氧树脂以及改性后树脂体系的固化放热曲线。由MeHHPA与 DDSA固化酚醛环氧树脂的反 应活化能相近，故曲线 a只有一个放热峰。当升温速率为 lO~C／mln时，曲线 a的放热峰值温度 Tp为148~C，起始分解温度为9l  。b曲线的两个放热峰明显分开，反应的先后有明显的间隔，其中乙烯基酯双键的逐步聚合在先，环氧的阴离子聚合在后。从 罔中我们还可以看出 BPO引发的聚合温度提高了。 由此可见，环氧固化对 BPO的引发体系有一定的影响。

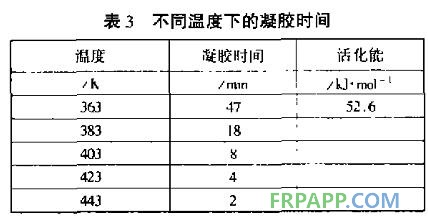

根据 Flory凝胶理论，可由tgel来推算固化反应的表观活化能 ，关系为 ：lntgel 1=C+E／RT。式 中 T为固化反应温度，R为理想气体常数，C为常数。用lntgel对 l／T作图，由曲线斜率求得反应表观活化能 如表 3所示 。

        3 4 浇铸体的性能
        3．4．1 浇铸体的耐酸性

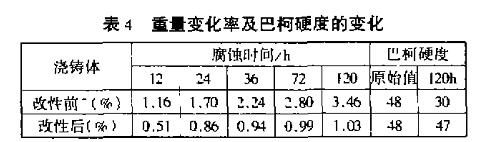

       本实验在80℃下测浇铸体在10％HNO3溶液中浸泡 12h、24h、36h、72h及 120h后的重量变化率 及120h后的巴柯硬度的变化见表 4。

    改性前浇铸体：用MeHHPA固化的酚醛环氟树脂浇铸体．表 6 中与此相同，


      实验结果表明：改性后树脂的耐酸性有显著的 提高。

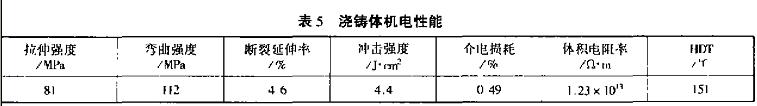

      3．4．2 浇铸体机电性能
      3．5 耐酸性拉挤芯棒的制备与性能

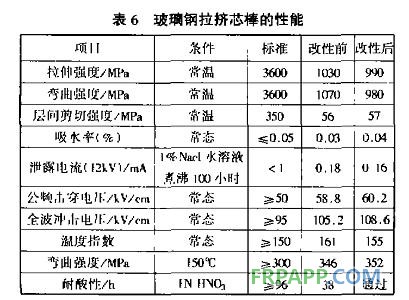

      按前述树脂配方，加入一定量的内脱模剂混合均匀，嚣于浸胶槽中。按照一定的拉挤工艺流程制备样品，并测其性能，如表 6所示。

       从表6可见，用改性的环氧树脂体系生产制造 拉挤绝缘芯棒其各项性能指标均达到标准要求。
4 结束语
       通过测试分析表明：本文所研制的玻璃钢拉挤 电绝缘芯棒具有优异的耐酸性 、耐热性 及良好的 机电性能，这将为我国沿海地区有机绝缘子cnfrp.net用耐酸 性玻璃钢引拔芯棒的生产和应用提供重要的借鉴和 参考价值。
