硅烷偶联剂对复合材料内应力的影响

主要原材料：硅烷偶联剂KH-550

主要仪器：光弹仪、补偿器

1、玻纤的处理：

a 出去浸润剂：将玻纤进行高温热处理，处理过程中玻纤将由白色变为茶褐色进而又呈白色。

b 浸渍偶联剂：用1%含量的硅烷偶联剂浸泡经过热处理的玻纤。

c 烘烤：经过硅烷偶联剂浸渍的玻璃纤维，加入烘箱中烘烤

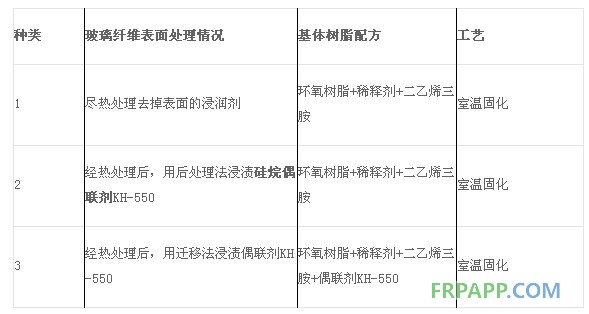

2、试样制备：


3、内应力测试

采用光弹性方法观测复合材料的内应力。

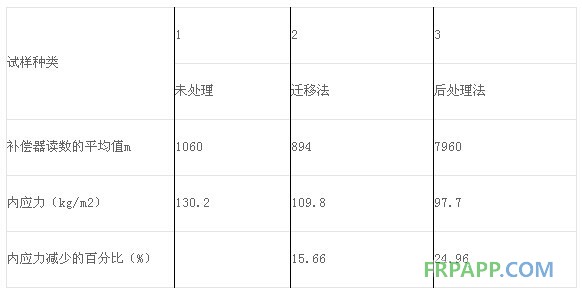

表1 各种试样的内应力测试结果


结论：

1、硅烷偶联剂KH-550经迁移法处理后，复合材料内应力减少16%，经后处理法处理后，复合材料内应力减少25% 。

2、玻璃纤维经硅烷偶联剂处理，不论是牵移法还是后处理法，都可以减少复合材料的内应力。后处理法比牵移法要好一些，这是由于牵移法把偶联剂加到树脂中，依靠分子的扩散作用，迁移到界面需要一个过程，还没有来得及充分地扩散，基体就凝胶化了；另外也可能有部分硅烷未到达玻纤表面之前就已经水解，缩合成硅氧烷聚合物而失去偶联作用，所以牵移法的效果不如后处理法好。
