山特C12-38铅酸免维护蓄电池12V38AH医疗UPS电源

医疗UPS山特UPS蓄电池行业

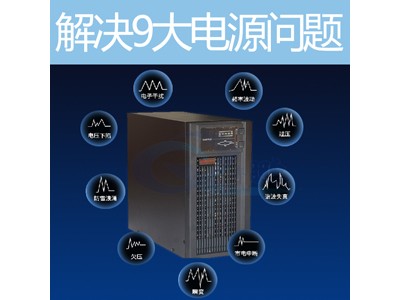

    随着医疗ups电源技术的飞速发展，医疗设备正在不断更新，一些高、精、尖设备越来越多地应 用于临床。 而这些先进设备对电源供电系统的要求也越来越高， 设备中的各种敏感的电子元 器件需要持续稳定的医疗ups电源供电。 特别是一些进口设备， 它们都是按照国际标准电网环境指标 设计的，这些设备在标准电网范围内使用都能正常工作，且故障少、寿命长。但在我国的电 网条件下使用则会出现工作不稳定、故障率高、寿命缩短等情况。其原因主要是我国目前公共电力系统存在着许多不稳定的因素。如：电网电压有时偏高、偏低、浪涌、冲击和突然中 断等现象，严重影响医疗设备的安全运行，甚至损坏设备而造成严重的经济损失。

　　医院拥有量数字化医疗设备，如CT、MRI、CR、生化分析仪、监护设备等，这些设备有的甚至就是一套信息系统，是医疗信息的重要来源，因此必须保证一周七天，一天24小时的可用性，不能发生一分一秒的的停机，而且，这些设备部分对电源质量要求非常高。

1、医疗UPS不间断电源山特C12-38产品推荐

　　医疗UPS电源，是专为金的融行业的电力保障而设计的，它采用最先进的DSP控制技术，输入输出均采用全数字PWM驱动技术，具有输入功率近似于1、输入谐波电流小于3%，无器件参数老化漂移、无误触发、抗干扰能力强等点，并具有在线扩容、在线维修、一键开机、电池容量自诊断、自动充放电、防雷、监控等功能。

2、医疗UPS不间断电源山特C12-38解决方案

　　市电和发电机的双路供电进入ATS切换系统后给下游的低压配电系统供电。加装防雷系统保证防雷的需求。医疗UPS不间断电源山特C12-38浪涌抑制器、空调等设备后，给UPS电源系统供电。对于医疗系统，推荐采用并机系统来保证比单机系统更高的可靠性和可用性。两台UPS构成一套并机系统，另外两台UPS构成一套并机系统，这两个系统之间通过LBS负载母线同步的方式实现实时同步跟踪，医疗UPS不间断电源山特C12-38从而通过应用STS切换系统的的方式保证单输入重要负载的高可靠性。另外，对于双输入负载，可以通过交流配电系统对其进行双路供电，双路电源来自不同的UPS电源系统。对于医院等场所的量IT办公设备，推荐采用单独的UPS电源系统进行供电，这样的设计保证了IT设备与重点医疗设备采用不同的供电回路，提高了各自的负载安全性。

医疗UPS不间断电源山特C12-38时如何选择工频机与高频机？

我们经常遇到用户在购买功率山特UPS电源的时候,常常面临在工频机和高频机之间不知道如何选择，不清楚到底是买工频机好呢还是选高频机划算，多多少少都存在着一些困惑。今天，我从下面几点来分析工频机和高频机之间的区别，希望能帮助家今后在买UPS的时候有一个比较明智的选择!

首先我们医疗UPS不间断电源山特C12-38从工频机和高频机的原理分析

　　 工频机和高频机是按UPS的设计电路工作频率来区分的。工频机是以传统的模拟电路原理设计,由晶闸管(SCR)整流器、IGBT逆变器、旁路和工频升压隔离变压器组成。因其整流器和变压器工作频率均为工频50Hz,顾名思义叫工频UPS。

高频机通常由IGBT高频整流器、电池变换器、逆变器和旁路组成。IGBT可以通过控制加在门极的驱动来控制其开通与关断,IGBT整流器开关频率通常在几千赫到几十千赫,甚至高达上百千赫,远远高于工频机,因此称为高频UPS。

山特蓄电池型号参数

CSTK UPS电源免维护铅酸蓄电池按《GB/T阀控封式铅酸蓄电池标准》设计制造，产品在使用前无需加水，用户只需正确安装即可使用。蓄电池具有无酸液泄漏、电阻小、耐震动性能、抗过放电恢复能力强，自放电小，寿命长等特点。

宝贝特点：

装备紧密，不渗漏，无酸污染;无需特定环境使用；无需加水，无需补充电解液，免维护；连接方便，无需特定方向使用；内阴小，输出功率高；低阻抗设计，自放电低，容量保持及存储时间在20℃下达12个月以上；采用C.C.D.S充放电检测系统，保证了产品一致性;采用高强度工程塑料为原料及高密度超细玻璃纤维隔板，确保电池的；适应各种温度条件（-15℃—45℃）;无游离电解液，防爆，自放电小。

　　 型号 电压 容量 参考重量 外型尺寸

　　 （V） （Ah） （Kg） 长*宽*高（mm）

　　 6-GFM-7 12 7 2.6 115*65*94

　　 6-GFM-17 12 17 6 180*77*167

　　 6-GFM-24 12 24 9 165*125*175

　　 6-GFM-38 12 38 12 197*165*175

　　 6-GFM-65 12 65 20 350*166*175

　　 6-GFM-100 12 100 30 407*173*210

二、医疗UPS不间断电源山特C12-38从隔离变压器的原理分析

　　 隔离变压器是利用电磁感应原理,对配电或信号进行电气隔离的装置。隔离变压器在UPS中通常被设计在逆变器的输出端,可以起到增加UPS性能改善负载端供电质量的作用。

通常,UPS的输出隔离变压器有以下四点:

　　1、降低零地电压,化UPS末端供电网络

山特UPS的逆变输出安装隔离变压器可以隔离输入和输出之间的电气连接,从而有地降低输出的零地电压。由于隔离变压器的副边绕组采用Y型接法,中性点接地后产生新的零线,从而达到降低零地电压的目的。事实上,HP、IBM、SUN的小型机因为要保证精密的计算能力与高可靠的数据处理传输能力,都会对零地电压有极高的要求,加装隔离变压器可以彻底解决因为零地电压偏高所造成的一些问题。

　　2、滤除负载端谐波,提高供电质量

隔离变压器本身具有电感特性,输出隔离变压器可以滤除负载端的量低次谐波,减少高频干扰,并可以使高次谐波幅度衰减。采用电源隔离变压器,可以有地抑制窜入交流电源中的噪声干扰,提高设备的电磁兼容性。

　　3、增强过载短路保护能力,保护负载与UPS主机

由于其自身的特性,隔离变压器是UPS中工作最为稳定的器件。UPS在正常工作过程中,如果遇到的短路电流,变压器会产生反向电动势,延缓短路电流对负载以及逆变器的冲击破坏,具有保护负载与UPS主机的作用。

　　4、山特UPS故障时保护负载

高额UPS的AC/DC变换部分采用高频化设计,提高了UPS的输入功率因数(0.98以上)及输入电压范围,DC/AC逆变部分高频化减少了输出滤波电感的体积,功率密度。由于无输出隔离变压器,一旦逆变器桥臂的IGBT被击穿短路,BUS母线直流高电压将加到负载上，危及负载的安全。输出隔离变压器具有“通交流阻直流”的能力，可以解决此类问题，在UPS发生故障时能够使负载安全运行。

医疗UPS不间断电源山特C12-38从工频机和高频机的性能对比来分析

　　1、在可靠性方面,工频机要于高频机

工频机采用晶闸管(SCR)整流器,该技术经过半个多世纪的发展和革新,已经非常成熟,其抗电流冲击能力非常强。由于SCR属于半控器件,不会出现直通、误触发等故障。相比而言,高频机采用的IGBT高频整流器虽然开关频率较高,但是IGBT工作时有严格的电压、电流工作区域,抗冲击能力较低。因此在总体可靠性方面,IGBT整流器比SCR整流器低。

　　2、在环境适应性方面,高频机要于工频机

高频机是以微处理器作为处理控制中心,将繁杂的硬件模拟电路烧录于微处理器中,以软件程序的方式来控制UPS的运行。因此,体积、重量等方面都有明显的降低,噪音也较小,对空间、环境影响小,因此比较适合于对可靠性要求不太苛刻的办公场所。正因为如此,许多厂家的中小功率UPS普遍推出了高频机。

　　3、在负载对零地电压的要求方面,工频机要于高频机

功率三相高频机零线会引入整流器并作为正负母线的中性点，这种结构就不可避免地造成整流器和逆变器高频谐波耦合在零线上，抬升零地电压，造成负载端零地电压抬高，很难满足IBM、HP等服务器厂家对零地电压小于1V的场地需求。另外，在市电和发电机切换时，高频机往往因零线缺失而必须转旁路工作，在特定工况下可能造成负载闪断的重故障。工频机因整流器不需要零线参与工作，在零线断开时，UPS可以保持正常供电。

医疗系统尤其是类似于CT机，X光机等，设备上必备UPS电源。

     医疗UPS不间断电源山特C12-38蓄电池对于类似的医疗设备任达UPS电源有很多相关案例，回答如下：

医疗上用到的CT机、X光机等的使用功率都比较，而且一旦市电断后都要求要有较长的备电时间。一般行业标准的备电时长是2小时，但任达电源建议为了更好的操作体验及防止市电断电时间过长，医疗上用的CT机备电时长还是以4小时为好。至于型号，因为医院使用的各种医疗设备较多，而且一般功率都比较，这导致医院的用电频率波动较、用电环境恶劣。所以针对医疗设备需要研发一款特别的工频UPS电源，要求其具有稳定性强、功率、率高、占地空间小等特点。由于医疗用设备功率各不相同，种类繁多，以下介绍为针对120KVA要求的UPS电源说明。

120KVA医疗用UPS电源规格介绍：PFG33 120K

医疗用UPS电源型号为：RDNU33120。

额定容量：120KVA/96KW。

额定电压：380V三相四线+地线。

电压范围 380V三相±25%

频率范围 50/60Hz（自动侦测）±10%

软启动 0-5sec

功率因数 ≥0.8

旁路输入

电压范围 380V±15%三相+N

频率范围 50/60Hz（自动侦测）±5%

逆变器旁路 (过载）0ms

电压精度 220V±1%(稳态负载)，220V±3%(负载波动）

频率精度 50/60Hz±0.05Hz(电池供电）

功率因数 0.8(滞后）

波形失真度 线性负载<3%，非线性负载<5%

稳态响应时间 <10ms

过载能力 110/125/150%额定电流1min-10min

标称电池电压 360V或384V（可选）

浮充电压 540

截止电压 400

最放电电流 240A

充电电流 0.2AXC10

医疗用工频医疗UPS不间断电源山特C12-38蓄电池默认是不含电池的，客户可以自己去选配电池，也可以寻求UPS电源公司进行配置。120KVA医用UPS电源可以适用于型的CT机，备电时长等于或小于4小时，适合型医院选配。有关医疗用UPS电源任达还有很多款，针对不同功率的医疗设备，不同要求的使用场合都有专门的型号。如果你想了解更多有关医疗UPS电源的资讯，可以直接登录风帆产品网站，向上面的客服咨询。风帆医疗用UPS电源，行业领先科技，国际驰名品牌。

综上所述,医疗UPS不间断电源山特C12-38工频机UPS和高频机UPS的差异主要表现在隔离变压器上,而工频机对隔离变压器的使用,在很程度上提升了UPS的可靠性。从综合性能方面来讲,工频机和高频机则各有劣,至少在当前,不存在谁取代谁的问题。用户在选购设备的时候应当立足于自身的实际需要,而不是盲目跟从。比如,用户要建设中型的数据中心,那么对可靠性和稳定性的要求就应当放在第一位,功率的工频机UPS就应当是首选;如果是一般的办公场所应用,或者主要考虑到设备对空间的占用,则可以采用高频机UPS。
