玻璃钢生产工艺与装备基础知识－拉挤成型工艺

1．拉挤成型原理
　　拉挤成型工艺是通过牵引装置的连续牵引，使纱架上的无捻玻璃纤维粗纱、毡材等增强材料经胶液浸渍，通过具有固定截面形状的加热模具后，在模具中固化成型，并实现连续出模的一种自动化生产工艺。
　　对于固定截面尺寸的玻璃钢制品而言，拉挤工艺具有明显的优越性。首先，由于拉挤工艺是一种自动化连续生产工艺，与其它玻璃钢生产工艺相比，拉挤工艺的生产效率最高；其次，拉挤制品的原材料利用率也是最高的，一般可在95％以上。另外，拉挤制品的成本较低、性能优良、质量稳定、外表美观。由于拉挤工艺具有这些优点，其制品可取代金属、塑料、木材、陶瓷等制品，广泛地应用于化工、石油、建筑、电力、交通、市政工程等领域。

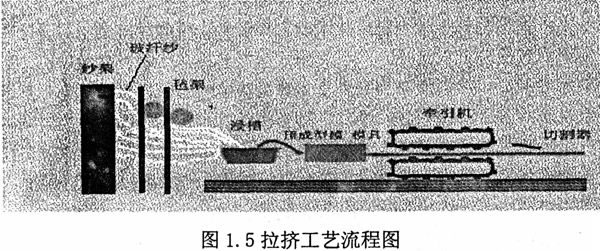

2.成型工艺流程图
　　增强材料（玻璃纤维无捻粗纱、玻璃纤维连续毡及玻璃纤维表面毡等）在拉挤设备牵引力的作用下，在浸胶槽充分浸渍胶液后，由一系列预成型模板合理导向，得到初步的定型，最后进入被加热了的金属模具，模具高温的作用下反应固化，从而可以得到连续的、表面光洁、尺寸稳定、强度极高的玻璃钢型材。

3．成型设备
　　实现拉挤工艺的设备主要是拉挤机，拉挤机大体可分为卧式和立式两类。一般情况下，卧式拉挤机结构比较简单，操作方便，对生产车间结构没有特殊的要求。而且卧式拉挤机可以采用各种固化成型方法（如热模法、高频加热固化等），因此它在拉挤工业中应用较多。立式拉挤机的各工序沿垂直方向布置，主要用于制造空心型材，这是由于在生产空心型材时芯模只能一端支承，另一端为自由无支承端，因此立式拉挤机不会因为芯模悬臂下垂而造成拉挤制品壁厚不均匀；这种拉挤机由于局限性较大，生产的产品单一，己经不再使用。无论是卧式还是立式拉挤机，它们都主要由送纱装置、浸渍装置、成型模具与固化装置、牵引装置、切割装置等五部分组成，它们对应的工艺过程分别是排纱、浸渍、入模与固化、牵引、切割。
